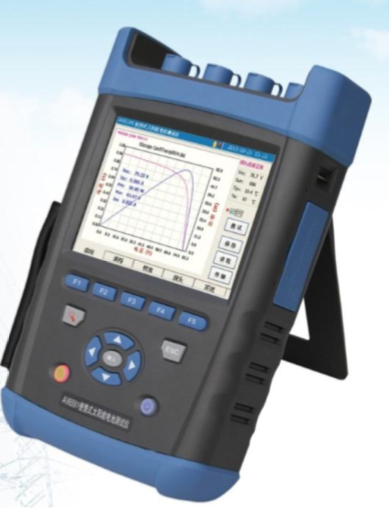

技術特點：
■主機與探頭之間采用無線連接，提供最大100米的無線通信連接功能，使您的測試更便捷、方便。
■提供擁有專利技術的探頭盒與溫度探頭安裝支架，能夠方便快速的將探頭安裝在電池板上。
■提供獨有的條碼掃描功能，實現組件智能識別。
■高亮、陽光下可視彩色液晶顯示，觸摸屏加鍵盤操作，包含豐富的外設接口，提供非同一般的操作體驗。機內存儲器可存儲超過2000幅測試波形，并內置SD卡插槽，支持存儲空間擴容。
■采用WINCE圖形系統，多國語言可選，貼心的菜單設計，讓您能夠迅速掌握儀器的各項功能。
■提供用戶分析軟件，可以通過用戶端同步軟件通過USB線纜將主機內存儲數據拷貝到PC 機上進行分析并打印輸出。
■室外低照度伏安特性測試，并提供標準STC測試條件修正。如果用戶需要，可提供計量服務，出具計量證書。
■內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。
■內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。寬電壓測試范圍，最大開路電壓測試到1000V，并提供高達10kW的光伏陣列測試功能。
■自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能。
■內置大容量可更換鋰離子電池，為測試提供充足電力。
■具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境監測功能，并提供用戶可選的輻照度計量證書。
■可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，定電壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，環境溫度、輻照度。
■ 6591測試儀具備獨特的組件發電量測試功能，能夠適應目前歐盟采用的IEC61853規定的組件鑒定測試，或用于當?shù)厝照召Y源監測。測試儀還提供高達400點的高分辨率測試模式及符合Modbus/tcp協議的以太網監視功能，適應科學研究需要。
■ 6592測試儀具備獨特的補償設計，可真正支持光伏電池片的戶外驗證，適應還未工程化應用的實驗階段光伏電池戶外性能測試。
檢測結果符合標準
■ IEC 61215 -2005 地面用晶體硅光伏組件－設計鑒定和定型 ?
■ IEC 61646-2008 地面用薄膜電池設計與鑒定規范
■ CGC/GF003.1:2009 并網光伏發電系統工程驗收技術規范第 1 部分：電氣設備
■ GB4793.1-2007/IEC 60010-1 測試、控制和實驗室用電氣設備的安全要求 ?
■ IEC 60904-2 2007 標準太陽電池的要求 ?
■ IEC 60891-2009 光伏器件的 I-V 實測特性的溫度和輻照度修正方法
■ IEC 61853-2011 光伏器件性能測試和能量等級 ?
■ 通過 CE 及 ROHS認證 ?
■ 經過中國計量科學研究院權威驗證，電壓、電流測試準確性均優于0.2%，達到并超過產品指標要求。
基本參數
|
探 頭 盒 單 元 特 性 | 環境溫度檢測范圍 | -30℃～100℃ |
| 電池溫度檢測范圍 | -30℃～100℃ | |
| 溫度測試精確度 | ±1℃ | |
| 輻照度測試范圍 | 0～1800W/m2 | |
| 輻照度測試精度 | 優于±3% | |
| 與主機通信接口 | RS232串口、藍牙 | |
| 長×寬×高 | 166×83×33mm | |
| 重量 | 450g | |
| 電源 | 4節AAA電池 | |
|
主 機 特 性 | 供電方式 | 內置鋰電池/電源適配器 |
| 電池類型 | 14.8V/4400mAH | |
| 電池供電時間 | 10 小時 | |
| 長×寬×高 | 296×186×75mm | |
| 重量 | 2.3kg | |
| 工作溫度 | -10℃～50℃ | |
| 存儲溫度 | -20℃～60℃ | |
| 濕度 | 5～95%RH |
注*：輻照度測試準確度會因為大氣條件不同以及周圍環境的影響而產生改變，準確度指標是在滿足 AM1.5光譜分布、輻照度≥700W/m2的AAA級太陽模擬器輻照下測得。
主要測試指標：
| 測試指標 | 6591 | 6592 |
| 電壓量程 | 5V～1000V（開路電壓大于 15V） | 0～50V 0～200V |
| 電壓測試精度 | 0.1V | 0.01V |
| 電壓測試準確度** | ±0.5%±0.2V | ±0.2%±0.1V |
| 電流量程 | 0.1～12A | 0.01～10A |
| 電流測試精度 | 0.001A | 0.001A |
| 電流測試準確度** | ±0.5%±0.02A | ±0.2%±0.01A |
| 最大功率測試重復性 | ±0.5%±3W | ±0.2%±0.5W |
| 最大功率測試范圍 | 50W～10kW | 0.1W～500W |
| 轉換到 STC 下最大功率準確性*** | 優于±3%±1W | 優于±3%±1W |
注**：在25℃標準測試環境下進行測試。
注***：轉換到STC下最大功率準確性指標是在穩定輻照度≥700W/m2，光譜滿足AM1.5條件下測得。在實驗室條件下該指標一般在2%以內。現場測試時，請在太陽光照穩定條件下測試，并確保輻照度探頭與溫度探頭安裝可靠，否則會因為輻照度測試偏差及溫度偏差照成較大的轉換誤差。
典型客戶：
光伏運維電站、光伏組件生產商、高校實驗室、光伏檢測研究中心等
